W jaki sposób ceramiczne koło napinające przenośnika zmniejsza zużycie paska i wydłuża czas pracy przenośnika w operacjach o dużym obciążeniu?

Dlaczego tradycyjne rolki napinające przenośników zawodzą pod obciążeniem ściernym?

Koła napinające przenośników to najliczniejsze elementy obrotowe w każdym systemie transportu materiałów sypkich. Pojedynczy przenośnik lądowy może przenosić na swojej długości tysiące rolek, z których każda podtrzymuje taśmę i jej ładunek poprzez ciągły obrót. Kiedy rolki ulegają pogorszeniu, konsekwencje wykraczają daleko poza samo koło napinające. Niewspółosiowość paska, zwiększone tarcie, rozsypanie materiału, zmęczenie konstrukcji i nieplanowane przestoje następują po sobie, a każdy etap degradacji przyspiesza następny.

Podstawową przyczyną przedwczesnej awarii koła pasowego luźnego w zastosowaniach ściernych jest połączenie zużycia mechanicznego i oddziaływania środowiska. Stalowe płaszcze kół zębatych, nawet te z powłokami ochronnymi, stopniowo tracą materiał, gdy twarde cząstki, takie jak węgiel, ruda, klinkier i żużel, przechodzą przez ich powierzchnię. Ponieważ skorupa zużywa się nierównomiernie, może wytworzyć się na niej ostra krawędź, która działa jak ostrze na dolną osłonę paska. Kiedy zaczyna się uszkodzenie taśmy, koszt naprawy szybko rośnie i spada dostępność przenośnika.

Trzy tryby degradacji koła pasowego w trudnych warunkach

• Zużycie powłoki ściernej:Twarde cząstki mineralne uwięzione pomiędzy paskiem a powierzchnią koła napinającego działają jak środek ścierny, stopniowo pocieniając ściankę rolki i tworząc nieregularności powierzchni, które przenoszą naprężenia na pasek.
• Atak korozyjny:Wilgoć kwasowa lub zasadowa, powszechna w transporcie węgla, produkcji nawozów i operacjach w portach przybrzeżnych, powoduje korozję powierzchni stalowych, przyspieszając utratę materiału i osłabiając integralność konstrukcji.
• Zanieczyszczenie łożyska:Przedostawanie się kurzu przez nieodpowiednie uszczelki prowadzi do degradacji smaru, zatarcia łożysk i całkowitej awarii koła pasowego luźnego. Zablokowane koło napinające nie obraca się, stając się stacjonarnym punktem zużycia, który szybko uszkadza pasek.

Każdy tryb awarii łączy się z innymi. Skorodowana powierzchnia jest bardziej podatna na straty ścierne. Zużyta powierzchnia generuje więcej pyłu, który przedostaje się do łożysk. Zatarte łożysko przekształca koło napinające z elementu podporowego w niszczącą przeszkodę. Przerwanie tego cyklu wymaga materialnego rozwiązania, które zajmie się wszystkimi trzema wektorami jednocześnie, a nie traktowanie ich jako odrębnych problemów konserwacyjnych.

Ukryty koszt uszkodzenia paska

Inżynierowie często oceniają koła napinające jako koszt materiałów eksploatacyjnych, ale prawdziwy ciężar ekonomiczny leży po stronie paska. Przenośnik taśmowy stanowi jeden z największych pojedynczych elementów kapitału w systemie transportu materiałów sypkich, a jego wymiana wymaga dłuższych przestojów, użycia ciężkiego sprzętu do podnoszenia i wykwalifikowanej siły roboczej przy łączeniu. Kiedy zużyta osłona koła napinającego tworzy ostrą krawędź, materiał osłony paska jest usuwany w coraz szybszym tempie. Powstałe w ten sposób uszkodzenie paska jest rzadko widoczne, dopóki osłona nie zostanie naruszona na tyle, aby odsłonić osnowę.

W przypadku zastosowań wymagających dużego tonażu pasek, który w przeciwnym razie działałby przez dekadę, może ulec awarii o połowę szybciej, jeśli zużycie wywołane przez koło napinające nie jest kontrolowane. Z tego powodu wybór koła napinającego należy traktować jako decyzję dotyczącą ochrony paska, a nie tylko decyzję o zakupie rolek. Stan powierzchni każdego koła napinającego w biegu nośnym bezpośrednio wpływa na trwałość paska.

Rozkład obciążenia i geometria rolek

Awaria koła pasowego nie jest wyłącznie kwestią materiałową. Geometria rynny, odstępy i wyrównanie określają rozkład obciążenia na pasku i nacisk, jaki wywiera każda rolka. Kiedy koła napinające są rozmieszczone zbyt szeroko lub gdy rolka jest umieszczona niżej niż sąsiednie rolki, pasek wsuwa się w szczelinę, zwiększając miejscowe naprężenia i przyspieszając zużycie zarówno paska, jak i danej rolki.

• Prawidłowy kąt koryta:Dopasowanie kąta koryta do kąta zsypu materiału zapobiega przesuwaniu się ładunku i zmniejsza obciążenie krawędziowe rolek zewnętrznych.
• Stała wysokość rolki:Rolka znajdująca się nawet kilka milimetrów nisko staje się ogniskiem zużycia, pochłaniając nieproporcjonalne obciążenie z paska.
• Właściwy odstęp:Rozstaw kół napinających musi uwzględniać ciężar paska, ciężar materiału i granicę zwisu, która utrzymuje pas w dopuszczalnych progach naprężenia.
• Dyscyplina wyrównania:Rama przenośnika, która jest nieprostokątna, powoduje, że pas przesuwa się po kołnierzach koła napinającego, powodując tarcie i przedwczesne uszkodzenie po obu stronach.

Co sprawia, że ​​ceramiczne koła napinające przenośników są odporne na zużycie i korozję?

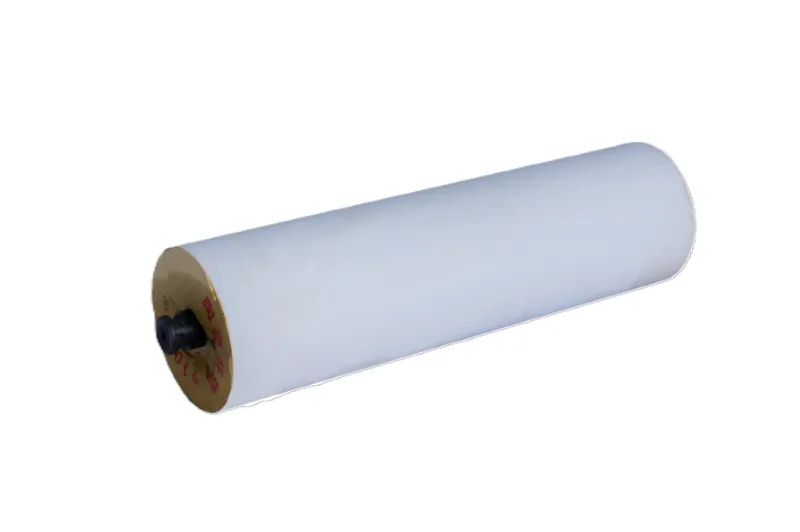

Ceramiczne korpusy kół zębatych są wykonane z tlenku glinu, materiału o twardości zbliżonej do diamentu w skali Mohsa. Ceramika powstaje w wyniku spiekania w wysokiej temperaturze, tworząc gęstą, nieporowatą powierzchnię, która jest odporna zarówno na ścieranie mechaniczne, jak i na ataki chemiczne. W przeciwieństwie do stali, której powierzchnia chroniona jest powłokami powierzchniowymi, odporność wałka ceramicznego na zużycie wynika z jego sypkiego materiału, zatem nie można go zarysować do bardziej miękkiego podłoża.

Właściwości materiału definiujące wydajność

Powyższa tabela podkreśla istotne rozróżnienie. Ceramika przewyższa stal nie tylko w jednym wymiarze. Zapewnia połączenie twardości, obojętności chemicznej i gładkości powierzchni, którego nie dorównuje żadna alternatywa metaliczna lub polimerowa. Powierzchnia ceramiczna tworzy również stabilną warstwę tlenku, która utrudnia przyleganie materiału, dzięki czemu lepki lub wilgotny ładunek nie gromadzi się na powierzchni rolki i nie powoduje nieprawidłowego ustawienia paska.

Inżynieria powierzchni i uwalnianie materiałów

Przyczepność jest niedocenianym czynnikiem powodującym awarię koła napinającego. W zastosowaniach związanych z gliną, mokrym węglem lub koncentratami mineralnymi materiał może przylgnąć do stalowych powierzchni rolek, tworząc grudkowatą warstwę, która zmienia efektywną średnicę koła pasowego. Rolka z nagromadzonym zgrubieniem obraca się nierównomiernie, powoduje wibracje paska i może zmusić go do przesuwania się w jedną stronę. Operatorzy często reagują, zwiększając napięcie lub regulując rolki napinające, co raczej maskuje objaw niż go usuwa.

Niska energia powierzchniowa polerowanej powłoki ceramicznej radykalnie zmniejsza tę przyczepność. Materiał, który w przeciwnym razie przykleiłby się do stalowej powierzchni, odchodzi pod wpływem grawitacji i naturalnego zginania paska. Z biegiem czasu oznacza to mniej czynności związanych z ręcznym czyszczeniem, bardziej spójne prowadzenie paska i mniejsze zużycie energii przez napęd, ponieważ pasek nie jest unoszony nad nagromadzonymi zanieczyszczeniami.

Konstrukcja łożysk i uszczelek w rolkach ceramicznych

Ceramiczna skorupa jest tak dobra, jak znajdujący się w niej zespół łożyska. W wysokiej jakości rolkach ceramicznych zastosowano precyzyjnie obrobione obudowy łożysk, uszczelnienia labiryntowe, a w niektórych konstrukcjach wiele etapów uszczelniania, aby wyeliminować kurz i zatrzymać smar. Wnęka łożyska jest zazwyczaj wypełniona wysokiej jakości smarem litowym lub syntetycznym, wybranym dla zakresu temperatur roboczych.

• Uszczelnienie labiryntowe:Bezdotykowe ścieżki uszczelnienia tworzą krętą ścieżkę, która blokuje cząsteczki kurzu, jednocześnie umożliwiając swobodny obrót wału.
• Kopia zapasowa uszczelki wargowej:Wtórne uszczelnienie stykowe zapewnia ostateczną barierę w ekstremalnie zapylonych warunkach.
• Zatrzymywanie tłuszczu:Prawidłowo zapakowane łożyska utrzymują film smarny, który zapobiega kontaktowi metalu z metalem i gromadzeniu się ciepła.
• Materiał wału:Odporna na korozję stal wału zapobiega rdzewieniu wału i zacieraniu się wewnątrz otworu łożyska.

Jak ceramiczne koła napinające wypadają w porównaniu z alternatywami stalowymi i kompozytowymi?

Wybór materiału koła pasowego wymaga zrównoważenia wielu kryteriów wydajności z konkretnymi wymaganiami aplikacji. Poniższe porównanie opiera się na obserwacjach terenowych z ciężkich zastosowań w górnictwie, cementowni i przeładunku portów, gdzie niezawodność koła napinającego bezpośrednio wpływa na dostępność systemu i obciążenie pracą konserwacyjną.

Porównanie żywotności i ochrony paska

Dane przedstawiają spójną historię we wszystkich branżach. Na liniach do produkcji cementu walce ceramiczne wykazują żywotność do 80 000 godzin, czyli około cztery do pięciu razy dłuższą żywotność niż w przypadku konwencjonalnych rolek stalowych. W zastosowaniach w portach przybrzeżnych odporność ceramiki na korozję oznacza, że ​​rolki nie wymagają powłok ochronnych, które ostatecznie mogłyby zawieść. W transporcie węgla zmniejszona przyczepność zapewnia prawidłowe prowadzenie pasów bez ciągłej interwencji operatora.

Hałas, wibracje i zużycie energii

Hałas i wibracje są często pomijane w specyfikacji koła pasowego luźnego, a mimo to są niezawodnymi wskaźnikami stanu systemu. Zużyte stalowe koło napinające o nieregularnej powierzchni generuje wibracje, które rozprzestrzeniają się wzdłuż taśmy i do konstrukcji przenośnika. Wibracje te rozluźniają elementy złączne, powodują zmęczenie spoin i zwiększają ryzyko uszkodzeń łożysk w sąsiednich rolkach. Tworzy także środowisko pracy, które jest niewygodne i potencjalnie niebezpieczne.

Wałki ceramiczne pracują płynniej, ponieważ ich powierzchnie pozostają stabilne wymiarowo przez cały okres użytkowania. Zmierzona redukcja hałasu wynosząca około 15 decybeli w porównaniu z walcami stalowymi jest znacząca w zamkniętych stacjach przeładunkowych i tunelach, gdzie poziom dźwięku może przekroczyć bezpieczne limity narażenia. Niższe wibracje to także mniejsze opory toczenia, co przekłada się na mniejsze zapotrzebowanie na moc napędu na całej długości długiego przenośnika.

Gdzie każdy materiał wygrywa

• Ceramiczny:Ściegi odporne na ścieranie, środowiska korozyjne, strefy o wysokiej temperaturze i zastosowania z problemami z przyczepnością materiału.
• Stal:Główne strefy oddziaływania, eksploatacja o niskim stopniu ścieralności oraz sytuacje, w których dominującym kryterium jest najniższy koszt początkowy.
• Polimer:Transport przy lekkich obciążeniach, umiarkowane ścieranie i zastosowania, gdzie niska waga i cicha praca są ważniejsze niż odporność termiczna.
• Dysk gumowy:Punkty załadunku i zsypy przeładunkowe, w których głównym wymaganiem jest amortyzacja.

Kiedy należy wybrać ceramiczne koło napinające przenośnika dla swojego systemu?

Rolki ceramiczne nie są uniwersalnym zamiennikiem każdej rolki w każdym przenośniku. Zapewniają największą wartość, gdy środowisko operacyjne narzuca warunki, które szybko degradują konwencjonalne komponenty. Poniższe kryteria pomagają określić, czy ceramika jest odpowiednią specyfikacją dla danej pozycji w linii przenośnika.

Zastosowania o wysokim priorytecie dla ceramicznych kół napinających

1. Materiały o wysokiej ścieralności:Węgiel, ruda żelaza, koncentrat miedzi, klinkier, żużel i odpady z rozbiórki budynków zawierają ostre, twarde cząstki, które ścierają powierzchnie stalowe.
2. Środowiska korozyjne:Instalacje nawozowe, instalacje chloro-alkaliczne, porty przybrzeżne i wszelkie operacje, w których wilgoć przenosi związki kwasowe lub zasadowe na konstrukcję przenośnika.
3. Obsługa w wysokiej temperaturze:Koksownie, spiekalnie i linie zasilające pieców cementowych, w których transportowany materiał zatrzymuje ciepło resztkowe, które rozkłada polimer lub walce powlekane.
4. Problemy z gromadzeniem się materiału:Lepki lub wilgotny ładunek przylegający do stalowych rolek, powodując niewspółosiowość pasa i zwiększone zapotrzebowanie na moc napędu.
5. Instalacje zdalne lub trudno dostępne:Przenośniki lądowe przecinające teren, gdzie dostęp do konserwacji jest ograniczony, a wymiana podzespołów jest kosztowna w godzinach pracy.

Gdzie ceramika może nie być pierwszym wyborem

• Główne strefy oddziaływania:Obszar bezpośrednio pod zsypem zsypowym wymaga rolek amortyzujących uderzenia. Ceramiczne koła napinające należy zamontować w dalszej części, po opadnięciu strumienia materiału na taśmę.
• Lekkie, czyste zastosowania:Do transportu suchych, nieściernych materiałów w kontrolowanych środowiskach standardowe rolki napinające ze stali lub polimeru mogą zapewnić odpowiednią wydajność przy niższych kosztach początkowych.
• Systemy z poważnymi problemami ze śledzeniem pasa:Chociaż ceramiczne koła napinające zmniejszają niewspółosiowość związaną z przyczepnością, nie korygują problemów z wyrównaniem konstrukcyjnym. Priorytetem jest zajęcie się kwadratem ramy i szkoleniem rozmieszczenia koła pasowego luźnego.
• Ekstremalne obciążenie udarowe:Operacje, w których duże grudki regularnie spadają na tor nośny, wymagają rolek odpornych na uderzenia, a nie twardych osłon ceramicznych.

W przypadku operacji należących do kategorii o wysokim priorytecie określenie aCeramiczne koło napinające przenośnikareprezentuje ukierunkowaną decyzję inżynieryjną, a nie bezkrytyczną aktualizację premium. Prawidłowe podejście polega na sporządzeniu mapy profilu zużycia przenośnika i zainstalowaniu rolek ceramicznych w miejscach, w których ścieranie, korozja lub przyczepność są największe.

Obliczanie granicy specyfikacji

Praktyczną metodą podjęcia decyzji, gdzie należy zastosować ceramikę, jest podzielenie przenośnika na strefy w oparciu o ekspozycję. Strefa załadunku jest traktowana oddzielnie i wyposażona w rolki udarowe. Pierwsze pięćdziesiąt metrów za załadunkiem zwykle podlega największemu ścieraniu, ponieważ materiał nadal osiada, a drobne cząstki nadal unoszą się w powietrzu. W średnim okresie zużycie jest stałe. Na rozładunku i powrocie występują odrębne wzorce zużycia.

Rolki ceramiczne zapewniają największy zwrot w obszarach, w których zużycie ścierne jest ciągłe i gdzie naprawa uszkodzenia paska byłaby najbardziej kosztowna. W wielu instalacjach najlepiej sprawdza się podejście hybrydowe: rolki udarowe w miejscu załadunku, rolki ceramiczne w sekcjach nośnych o dużym zużyciu oraz rolki standardowe w biegu powrotnym, gdzie obciążenia są lekkie, a ścieranie minimalne. Ta strategia podziału na strefy pozwala uzyskać korzyści w zakresie wydajności bez nadmiernego określania całego przenośnika.

Jak konserwować ceramiczne koła napinające, aby zapewnić maksymalną żywotność?

Koła napinające ceramiczne wymagają rzadszej interwencji niż rolki stalowe, ale nie są bezobsługowe. Ustrukturyzowany program kontroli zapewnia pełne wykorzystanie zalet technologii ceramicznej przez cały okres użytkowania elementu, a także pozwala wykryć rzadkie awarie, zanim spowodują uszkodzenie paska.

Lista kontrolna rutynowej kontroli

• Wizualna kontrola rotacji:Sprawdź, czy każde koło napinające obraca się swobodnie ręcznie lub za pomocą przenośnego narzędzia do obracania. Wałek ceramiczny, który przestał się obracać, zużyje się płasko z jednej strony i straci swoją przewagę wydajności.
• Ocena stanu powierzchni:Sprawdź powłokę ceramiczną pod kątem odprysków, pęknięć lub ubytków glazury. Dopuszczalne są drobne nierówności powierzchni, lecz głębokie pęknięcia odsłaniające wał wymagają wymiany.
• Weryfikacja integralności pieczęci:Ceramiczne koła napinające wykorzystują uszczelnienia labiryntowe lub wargowe do ochrony łożysk. Sprawdź, czy wokół zaślepek nie ma wycieków smaru lub przedostawania się kurzu, co wskazuje na degradację uszczelnienia.
• Obserwacja śledzenia pasa:Monitoruj położenie paska poprzez ceramiczne sekcje koła napinającego. Zmiana śledzenia może wskazywać na zatarty wałek lub zmianę w sposobie ładowania materiału.
• Kontrola momentu dokręcenia:Sprawdź, czy śruby wspornika i połączenia ramy są dokręcone. Wibracje mogą z czasem poluzować elementy mocujące, nawet jeśli rolki są sprawne.

Wytyczne dotyczące czyszczenia i obsługi

Gładka powierzchnia ceramiczna w naturalny sposób usuwa większość materiału, ale w przypadku lepkich zastosowań może być konieczne okresowe czyszczenie. Do usunięcia nagromadzonego materiału wystarczy woda, najlepiej zmiękczona. Nie należy używać detergentów ani ściernych środków czyszczących, ponieważ mogą one pozostawić pozostałości zwiększające przyczepność i mogące uszkodzić materiały uszczelki.

Podczas obsługi ceramicznych kół pasowych podczas montażu lub wymiany należy unikać uderzania powierzchnią ceramiczną o twarde przedmioty. Materiał jest twardy, ale nie odporny na uderzenia. Upuszczone koło napinające może pęknąć nawet wtedy, gdy uszkodzenie nie jest od razu widoczne, a pęknięta obudowa może nagle ulec uszkodzeniu, gdy jest pod obciążeniem. Przechowuj zapasowe rolki na wyściełanych stojakach i, jeśli to możliwe, transportuj je w oryginalnym opakowaniu.

Praktyki smarowania łożysk

Większość ceramicznych kół napinających jest dostarczana z łożyskami uszczelnionymi na cały okres eksploatacji, co oznacza, że ​​nie jest wymagane smarowanie w terenie. Jednakże w zastosowaniach wymagających wysokiej temperatury lub dużych prędkości niektóre konstrukcje zawierają smarowniczki umożliwiające okresowe smarowanie. Jeśli wymagane jest ponowne smarowanie, należy stosować wyłącznie smar zalecany przez producenta. Mieszanie niekompatybilnych smarów może spowodować rozkład smaru, co prowadzi do zatarcia łożyska.

Jakie praktyki instalacyjne i rozruchowe chronią rolki ceramiczne?

Nawet najlepszy wałek nie będzie działał prawidłowo, jeśli zostanie zainstalowany nieprawidłowo. Ceramiczne koła napinające to precyzyjne komponenty, a sposób ich montażu, wyosiowania i uruchomienia decyduje o tym, czy zapewnią pełną żywotność, czy też przedwcześnie ulegną uszkodzeniom z możliwych do uniknięcia przyczyn.

Podstawy wyrównania i odstępów

• Prostokątność ramy:Przed zamontowaniem rolek sprawdź, czy rama przenośnika jest ustawiona prosto i poziomo. Rama, która jest nieprostokątna, powoduje, że pasek przesuwa się po kołnierzach koła pasowego luźnego, powodując tarcie po obu stronach.
• Zgodność wysokości wałka:Użyj linii sznurkowej lub poziomicy laserowej, aby sprawdzić, czy wszystkie rolki w sekcji znajdują się na tej samej wysokości. Dolny wałek staje się głównym punktem zużycia.
• Prawidłowa orientacja wspornika:Zamontuj wsporniki tak, aby wałek był osadzony prosto w rynnie, bez skręcania. Skręcona rolka powoduje nierówny kontakt paska i przyspieszone zużycie.
• Właściwy odstęp:Postępuj zgodnie z harmonogramem odstępów technicznych dla szerokości taśmy i obciążenia materiału. Nie poszerzaj odstępów, aby zmniejszyć liczbę komponentów.

Kontrola uruchomienia po instalacji

1. Ręczny test rotacji:Przed uruchomieniem przenośnika obróć ręcznie każdy nowo zainstalowany wałek. Należy sprawdzić i skorygować każdy wałek, który nie obraca się swobodnie.
2. Bieg śledzenia pasa:Uruchom przenośnik pusty i obserwuj prowadzenie taśmy przez nowe sekcje rolek. Przed załadowaniem materiału dokonaj regulacji rolek szkoleniowych.
3. Załadowana wersja próbna:Wprowadzaj materiał stopniowo i monitoruj położenie paska, prąd silnika i wszelkie nietypowe dźwięki powodowane przez nowe położenie rolek.
4. Kontrola termiczna:Po kilku godzinach pracy sprawdź obudowy łożysk pod kątem nadmiernego ciepła. Ciepłe łożyska wskazują na problem ze smarowaniem lub ustawieniem.
5. Dokumentacja:Zapisz datę montażu, pozycję i typ rolek, aby móc systematycznie zarządzać częstotliwościami przeglądów i planowaniem wymian.

Prawidłowo uruchomiony przenośnik z rolkami ceramicznymi ustawionymi we właściwych pozycjach będzie pracował ciszej, lepiej torował i wymagał mniejszej liczby interwencji niż przenośnik wyposażony w całości w rolki stalowe. Faza instalacji to moment, w którym niezawodność jest albo zapewniona, albo zaprzepaszczona. Inwestycja czasu w zestrojenie i weryfikację podczas uruchomienia zwraca się w postaci lat stabilnej pracy.
